50G臭氧发生器

50G臭氧发生器

二、臭氧发生器技术参数


产品型号                                       WY-KZ-50G



产品尺寸(长*宽*高cm)              55*40*100



臭氧产量(g/h)                             50



臭氧浓度(mg/L)                        15-25



臭氧电耗(W)                               700



输入电源                                       AC220V/50HZ



工作电压(KV)                              3-7



电源频率                                      >3000



进气流量(L/Min)                           90L/min



进气压力(MPa)                         0.2Mpa



进气温度(℃)                                 ≤20



气源露点(℃)                                 ≤50



冷却方式                                       风冷



臭氧出口                                       10mm快拧



工作环境条件                                环境温度≤45℃,RH≤80%,严禁在易燃易爆场所使用



使用气源                                       空气源


机器配置                                       微间隙放电臭氧管、高频高压电源、空气压缩泵、空气过滤器、散热风扇、控制电路(定时器,工作指示灯,气泵开关、臭

                                                     氧开关等)


主要特点                                       1、自动工作(16组定时开关设定,时间误差±2秒/月),可实现无人操作;

                                                     2、手动工作(自由开关,任何时候均可开关使用,便于临时使用或实验);



三、操作方法

注意:

■ 空间使用时,臭氧发生器禁止放置于消毒空间内

1.水处理使用方法

1.1.:将臭氧发生器放置在水处理工艺流程中特定位置(平稳、干燥、通风散热良好)位置,离墙面40厘米以上;确保臭氧硅胶管与机器的臭氧输出口已连接好,将臭氧输送管接到臭氧投加装置上,以便于输送臭氧。

1.2:臭氧发生器必须高于水位,防止水回流到臭氧发生器内部,导致部件损坏。如购置有止回阀,请连接到臭氧输送管路上,禁止反接止回阀。

1.3:接通电源,电压表显示当前电压。打开气泵开关,气泵指示灯亮,气泵开始工作,电流表显示当前电流。5秒后打开臭氧开关,然后慢慢调节臭氧浓度旋钮至zui大。臭氧输出口有臭氧输出。使用完毕需先把臭氧浓度开关调节至zui小位,再关闭臭氧开关,5秒后关闭气泵开关。

2.空气消毒使用方法

2.1:将臭氧发生器放置在待消毒室以外的特定(平稳、通风散热良好)位置,确保臭氧硅胶管与机器的臭氧输出口已连接好,将臭氧输送管导入待消毒空间,并在2米高度投加

2.2:为达到较佳的臭氧消毒效果,请关闭门窗等,消毒时请勿有人员在室内。

2.3:接通电源,电压表显示当前电压。打开气泵开关,气泵指示灯亮,气泵开始工作,电流表显示当前电流。5秒后打开臭氧开关,然后慢慢调节臭氧浓度旋钮至zui大。臭氧输出口有臭氧输出。使用完毕需先把臭氧浓度开关调节至zui小位,再关闭臭氧开关,5秒后关闭气泵开关。

四、时控开关的操作规程

4.1、不操作键盘时 15 秒钟自动上锁,左下角显示“”标志

4.2、开锁:连按 4 次取消/回复键,“”标志消失。

4.3、分别按“校星期”、“校时”、“校分”,调整北京时间

4.4 、设定开关时间


步骤



按键



设定内容





1





按“定时”键



进入定时开设定,显示 1oN





2



按“校星期”键



设定此次开的时间在一星期的某几天或一天或每天





3



分别按“校时”、“校分”



设定开的时间





4



按“定时”键



进入定时关设定、显示 1OFF





5



按“校星期”键



设定此次关的时间在一星期的某几天或一天或每天





6



分别按“校时”、“校分”



设定关的时间





7



重复 1-6



设定其余 2-16 的开关时间.若不需要定时,则是其显示“--”





8



按“时钟键”



结束定时设定、回到时钟运行状态





9



按自动/手动键



使开关标志“▼”指向“关”的位置、再调到“自动”位置




五、产品构造(配置技术优点)

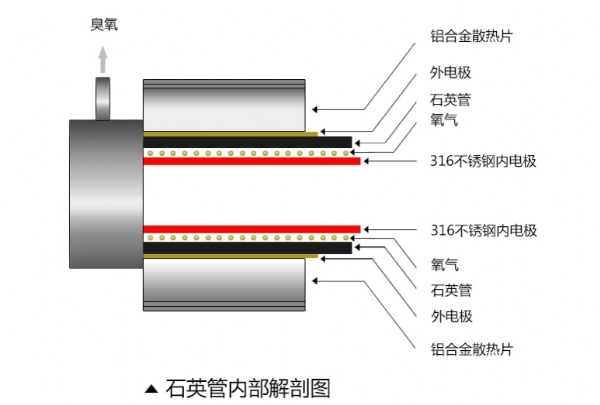

1、臭氧管:介电材质采用高纯脱羟石英管,脱羟基小于10ppm,SiO2含量达98%以上,耐温1600度,耐压30KV,远远高于与之匹配的高频高压电源所产出的峰值高压7KV,不会被高压击穿烧毁。内电极:316L不锈钢管,材料新牌号:022Cr17Ni12Mo2,耐腐蚀性能优于304不锈钢,在高压高频连续放电情况下,使用5年不会被氧化发黑生锈变形;放电间隙:0.5MM;封头材质:PVDF材质堵头加氟胶圈,抗氧化耐酸碱,使用寿命可达8年。

 50G臭氧发生器

2、高频高压电源:整流变频电路,高压包由铁氧铁磁芯、聚酯亚胺/聚酰胺酰亚胺复合层漆包线、环氧高温胶真空灌封组成,带有开路保护、过流过压保护、短路保护,高压频率3-20KHZ,输出正弦波波形,极大程度的将电能转换,功率因素可达0.97。

六、产品特点

1、高压放电式发生器

    该类臭氧发生器是使用高频电源系统,使电场内或电场周围的氧分子发生电化学反应,从而制造臭氧。该臭氧发生器具有技术成熟、工作稳定、使用寿命长、臭氧产量大等优点,所以是国内外相关行业使用非常广泛的臭氧发生器。
2、臭氧安全冷却方式

臭氧发生器工作时会产生大量的热能,需要冷却,否则臭氧会因高温而边产生边分解。水冷型发生器冷却效果好,工作稳定,臭氧无衰减,并能长时间连续工作。
3、臭氧发生器放电技术

    石英管由于具有介电常数高、壁厚均匀、椭圆度好、耐高温、耐潮湿等特点而常被一些高性能的臭氧发生器使用。陶瓷板易脆裂,只适用一些小型发生器。陶瓷管的壁厚和椭圆度不易控制,容易出现放电不均匀的问题,所以使用的不多。玻璃管和搪瓷管介电常数低,耐高温性能差,易炸裂

4、工作原理

当含氧气的气体通过两个电极间的放电间隙时,部分氧气分子(O2)会被转化为臭氧(O3)从而实现臭氧制备(见图 1)。当高压电极上带有变化的高电压时,电极之间的放电间隙处会产生微放电,氧气分子被分解为自由态的氧原子O,部分自由态的氧原子与未分解的氧气分子重新结合生成臭氧(O3)即 O+O2=O3,被称为“电晕放电”或“无声放电”。

事实上施加在电极上的电能只有一部分用于制备臭氧,制备过程中同时还会产生热量,需要通过冷却水来有效冷却臭氧发生模块。臭氧制备过程受原料气的质量和冷却水的温度影响比较显著,温度越低,臭氧制备效率越高。

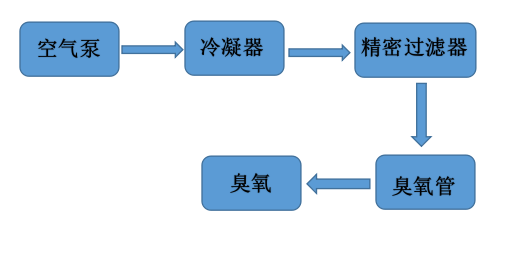

5、臭氧工艺流程

    臭氧发生器系统组成包括:气源系统、臭氧发生器主机。

 50G臭氧发生器

6、本产品采用双滚珠轴承暴 力风机,高转速大风量确保机器内部发热元件散热良好,臭氧浓度衰减率低,长时间使用仍能确保臭氧产量充足,浓度达标。

7、臭氧属于广谱杀菌,对各类细菌和病毒都具有极强的杀灭作用。产生的臭氧气体具有较强的氧化、催化等作用,病毒及细菌在臭氧气体中由于受到多种自由基的作用,使蛋白质离解变性,核酸和酶的活性降低,从而消毒灭菌净化空气;臭氧和甲醛、二氧化碳、二甲苯等有毒有害气体发生降解、氧化等复杂的物理和化学反应,且副产物无毒无害,可避免二次污染。

七、产品用途

1、 净化空气(将出气管放在需要净化的地方)

(1) 宾馆房间消毒,汽车消毒,办公室消毒

(2) 生产车间杀菌消毒,床单消毒,病房消毒,学校消毒

(3) 蘑菇菌类养殖防止病菌感染

(4) 食品加工厂灭菌保鲜,祛除异味

(5) VOC废气治理,效果优于光解

2、 水处理(水中曝气混合/射流器混合/气液混合泵混合)

(1) 餐厅食堂酒店等餐具、饮具、茶具清洗消毒

(2) 原水处理,自来水处理,废水污水处理

(3) 洗衣房用水避免病菌感染

(4) 地面喷淋拖地清洗

(5) 高难度废水治理,脱色,降解COD

(6) 印染厂废水处理脱色

八、杀菌能力

臭氧具有极强的氧化性,被世界普遍认为是一种广谱杀菌剂,它的氧化能力高于氯,在水中灭菌比氯快600-3000倍,甚至几秒种内可以杀死细菌,对于常见的大肠杆菌、粪链球菌、绿脓杆菌、金黄葡萄球菌、霉菌等,在臭氧浓度保持0.3PPM的环境中5分钟,其杀灭率可达到99%以上。它的灭菌、消毒作用几乎是瞬时发生的,在水中臭氧浓度达到0.3-2mg/L时,0.5-1min内就可以致死细菌。达到相同灭菌效果(如使大肠杆菌杀灭率达99%)所需臭氧水药剂量仅是氯的0.0048%。

九、分解时间

1、臭氧易溶于水,溶于水后的臭氧具有更强的杀菌消毒能力,杀菌力可达氯气的3000倍。臭氧极易分解成为氧气。

2、臭氧在水中的半衰期约为20分钟,在常温常压下空气中的半衰期约为10—30分钟。臭氧后面都将分解转变成氧气。

3、臭氧是一种安全、无残留的氧化剂、杀菌消毒剂,不会造成二次污染。臭氧经反应本身会迅速还原成氧气,不必担心化学残留物质,也不会对生活环境造成威胁。

十、设备优点

1、臭氧发生器为箱体式.把气源部分的空压机.臭氧放电室、电源控制板、及其它附件在一个机箱内。

2、臭氧放电室是我公司的专利技术,放电室采用窄间隙放电,生成臭氧浓度高,产量稳定,整体采用全密封技术,运行可靠。

3、供电单元(PSU)是该系列机型的核心技术,包括变频和升压两大工艺,设置自动软启动功能,具有较强的带负载能力和多重保护功能,高 效稳定。

50G臭氧发生器

50G臭氧发生器 2019-10-16 本文被阅读 32 次
